空转打滑式扭矩扳手
|
|
视窗式打滑扭力扳手 |
|
Features 特性 |
1、独特的连续滑动机构，消除过度拧紧的危险。
2、具有36齿，顺时针操作，棘轮功能控制切换方向。
3、扭矩大小可以自由预置调整。
4、Nm和LB.ft双刻度显示容易读取的。
5、尾部微调机构使设置扭矩更加精准。
6、符合人体工程学的设计橡胶手柄，操作起来更加舒适。
7、按钮锁定结构，使设置扭矩可靠的锁定。
8、扭矩公差±6%
9、质量符合DIN 6789标准与ASME B107.300-2010。 |
 |
|

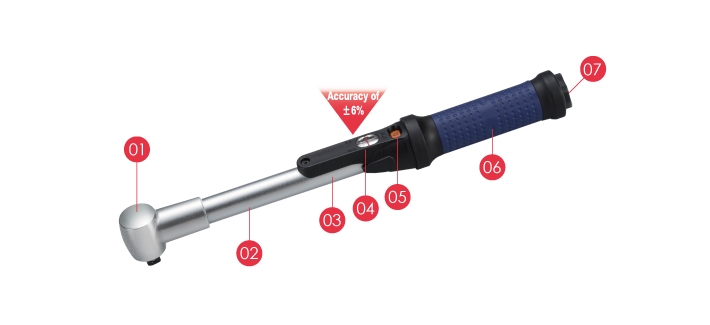

细节: |
01棘轮头：
一种适用于顺时针方向的高鲁棒性棘轮机构。棘轮头内部零件可以修理更换。
02可靠机制：
的鲁棒性和抗镀铬钢管工业使用的理想。
独特的连续滑动机构消除了过度拧紧的危险。
03序列号：
每件产品都有冲压序列号，具有可追溯性。
04双视窗：
双尺度窗口类型，易于阅读两个不同的单位。
05微米尺：
更精确的扭矩值设定。大视窗精确的读数，方便扭矩设置。
06人体工学手柄：
具有防滑和舒适特性的人体工学形状。
07调节系统：
尾部锁定按钮可以可靠地锁定预设扭矩，避免误操作。
逆时针方向转动开关“解锁”定力矩扳手；旋转开关顺时针方向“锁定”。 |
|
Application & Others: |
 |
|
Specifications |
|
TT NO. |
Square drive |
Teeth |
Nm |
lbf.ft |
Graduation |
L(mm) |
g |
case/CTN |
|
286-1FW |
1/4” |
36T |
1~5 |
0.7~3.7 |
0.05 |
260 |
520 |
24 |
|
286-2FW |
2~10 |
1.5~7.4 |
0.1 |
260 |
520 |
24 |
|
286-3FW |
5~25 |
3.5~18 |
0.1 |
320 |
590 |
24 |
|
386-2FW |
3/8" |
36T |
5~25 |
3.5~18 |
0.1 |
320 |
590 |
24 |
|
386-3FW |
48T |
10~60 |
8~44 |
0.25 |
355 |
665 |
24 |
|
386-4FW |
25~100 |
18~75 |
0.5 |
475 |
1430 |
12 |
|
486-1FW |
1/2" |
48T |
10~60 |
8~44 |
0.25 |
355 |
655 |
24 |
|
486-2FW |
25~100 |
18~75 |
0.5 |
475 |
1430 |
12 |
|
|
 |
|

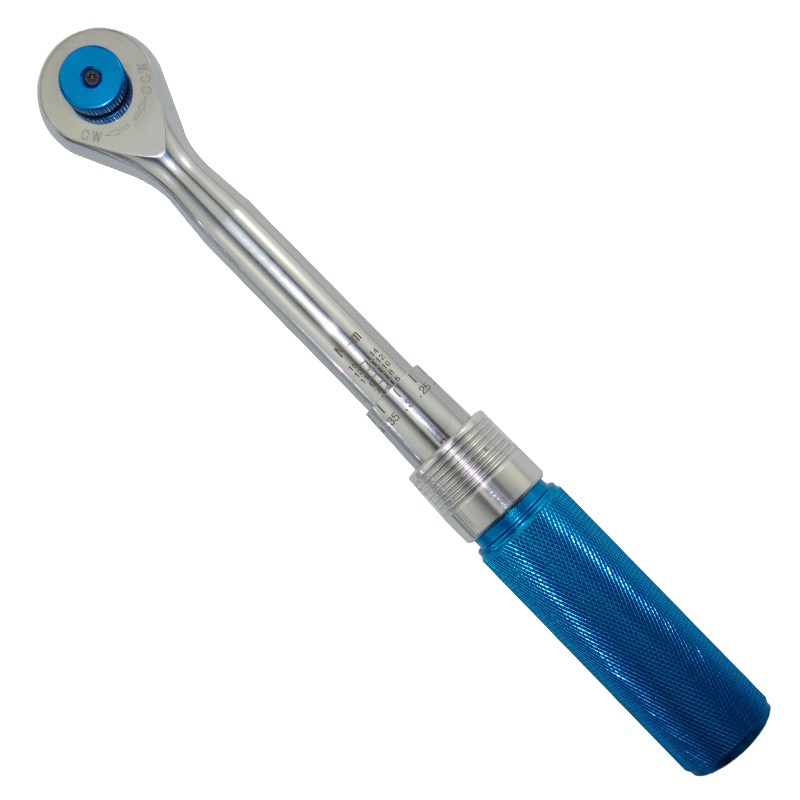

刻度式双向打滑扭力扳手 |
| 型号 |
棘轮方头 |
齿数 |
扭力范围Nm |
分辨率Nm |
长度mm |
| 282-1DW |
1/4 |
45 |
1-6Nm |
0.05 |
280 |
| 282-2DW |
1/4 |
45 |
3-15Nm |
0.1 |
280 |
| 382-1DW |
3/8 |
45 |
1-6Nm |
0.05 |
280 |
| 382-2DW |
3/8 |
45 |
3-15Nm |
0.1 |
280 |
如长期不用，调节标尺刻线退至扭矩最小数值处 |
