Model *1
（SDE+SPE
Series） |

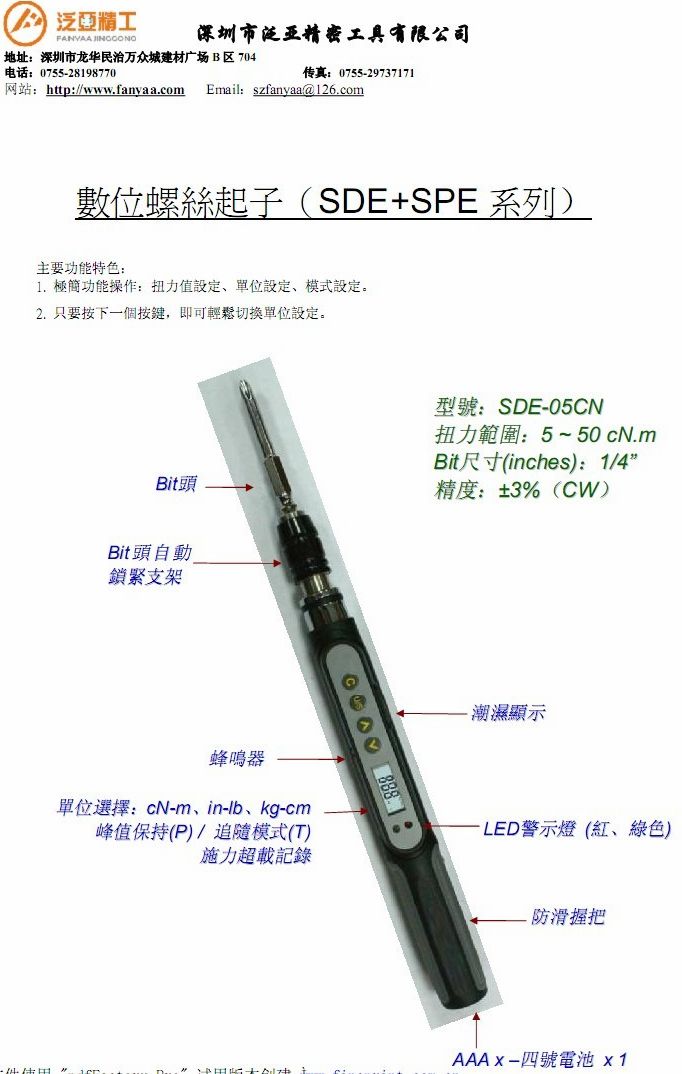

SDE-05CN |

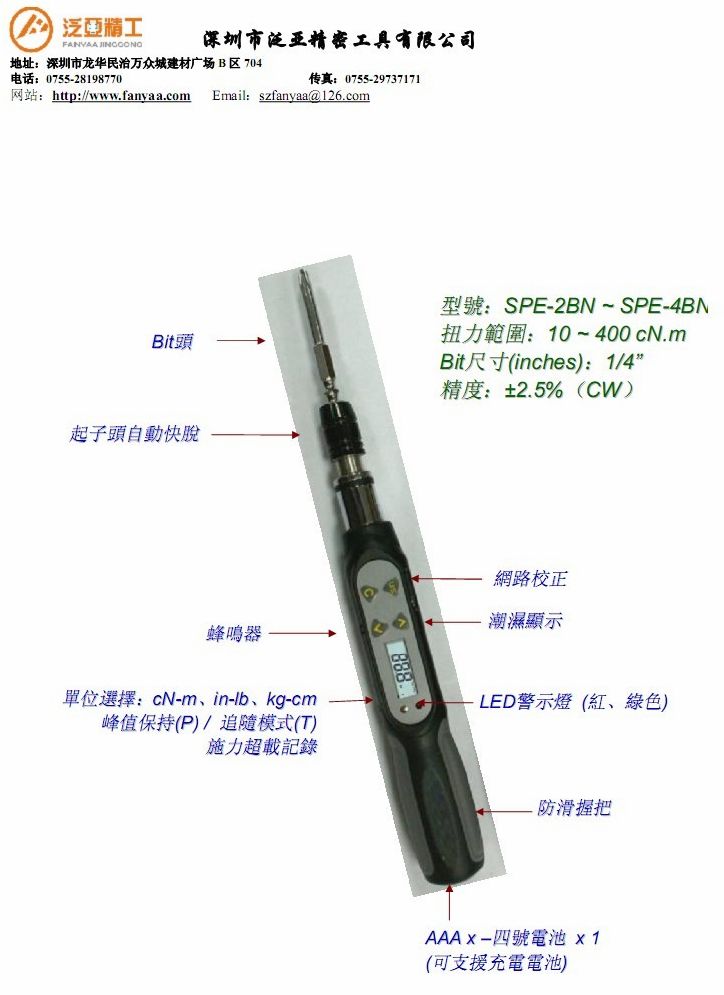

SPE-2BN |
SPE-4BN |
|
精度
*2 |
CW：±3%
CCW：±4% |
CW：±2.5%
CCW：±3.5% |
CW：±2.5%
CCW：±3.5% |
|
最大操作範圍 |
50 cN-m
4.42 in-lb
5.1 kg-cm |
200 cN-m
17.7 in-lb
20.41 kg-cm |
400 cN-m
35.39 in-lb
40.82 kg-cm |
|
蜂鳴器設定範圍 |
5.0~50 cN-m
0.44~4.42 in-lb
0.51~5.1 kg-cm |
10~200 cN-m
0.88~17.7 in-lb
1.02~20.41 kg-cm |
20~400 cN-m
1.77~35.39 in-lb
2.04~40.82 kg-cm |
|
解析度 |
0.1 cN-m
0.01 in-lb
0.01 kg-cm |
0.1 cN-m
0.01 in-lb
0.01 kg-cm |
0.1 cN-m
0.01 in-lb
0.01 kg-cm |
|
LED警示燈 |
2 LED / 1 Red+1 Green |
2 LED / 1 Red+1 Green |
2 LED / 1 Red+1 Green |
|
操作模式 |
峰值保持(P)
/
追隨模式(T) |
峰值保持(P)
/
追隨模式(T) |
峰值保持(P)
/
追隨模式(T) |
|
單位選擇 |
cN-m, in-lb,
kg-cm |
cN-m, in-lb,
kg-cm |
cN-m, in-lb,
kg-cm |
|
扳手長度
(mm) |
193 |
203 |
203 |
|
Bit頭插入尺寸
(inches) |
1/4 |
1/4 |
1/4 |
|
頭部特殊裝置 |
起子頭自動快脫 |
起子頭自動快脫 |
起子頭自動快脫 |
|
通訊傳輸功能
|
No |
No |
No |
|
按鍵數 |
4 |
4 |
4 |
|
電池 |
AAA x 1 |
AAA x 1 |
AAA x 1 |
|
電池壽命
(連續操作)
*3 |
12
小時 |
12
小時 |
12
小時 |
|
電池壽命
(待命)
|
1年 |
1年 |
1年 |
|
操作溫度 |
-10℃~60℃ |
-10℃~60℃ |
10℃~60℃ |
|
儲存溫度 |
-20℃~70℃ |
-20℃~70℃ |
-20℃~70℃ |
|
溼度 |
無凝露可到90% |
無凝露可到90% |
無凝露可到90% |
|
掉落測試 |
1公尺 |
1公尺 |
1公尺 |
|
振動測試
*4 |
10G |
10G |
10G |
|
扳手壽命測試
*5 |
10000次 |
10000次 |
10000次 |
|
環境測試*6 |
通過 |
通過 |
通過 |
|
電磁相容測試
*7 |
通過 |
通過 |
通過 |
【Note】：
*1: 產品名稱選擇指引
SDE -Y
Y
Z
W
SPE -Y
Y
Z
W
YY：05---最大操作範圍
50 cN-m
2 200 cN-m
4 400 cN-m
Z：B---精度2.5%
或
3.5% (順時針)
C---精度3%
或
4% (順時針)
W：N---無支援通訊功能
*2:
精度保證範圍是在最大範圍的20-100%
,且最後一位數
+/- 1 不計。扭力精度是常態值(
typical value)。握把上的中間凹槽為校正點。為了確保精度，建議每年校正一次。
*3:
使用一個四號電池測試
(測試條件：東芝Toshiba
R6UG 碳鋅電池)。
*4:
水平與垂直測試。
*5: “一次”是指將扳手從0
N-m推到該扳手的最大標示值，然後再推回到0
N-m。
*6:
環境測試：
a.
高溫試驗 b.
低溫試驗 c.
高溫高溼試驗
d.溫度變化試驗 e.
衝擊試驗 f.
振動試驗 g.
落下試驗
*7: 電磁相容性測試：
a. 靜電測試(ESD) b.
輻射耐受
(RS) c.
輻射量測(RE)
