| 机械式钢筋专用扭力扳手FTW-360
Fanyaa钢筋专用扭力扳手
|
FTW-360 |
80-360N.m 适用钢筋直径Φ16-40mm |
|
FTW-360A |
80-400N.m 适用钢筋直径Φ16-40mm |
 FTW-360A
近年来建筑行业，高楼、立交桥、地铁建设发展很快，它们的施工建设离不开钢筋混凝土，而钢筋混凝土的坚固靠钢筋连接。连接方式有两种：逐渐淘汰焊接连接，大力提倡螺纹连接。钢筋力矩扳手用于钢筋螺纹连接，我公司生产钢筋力矩扳手就是控制钢筋螺纹连接力矩值最有效的工具。

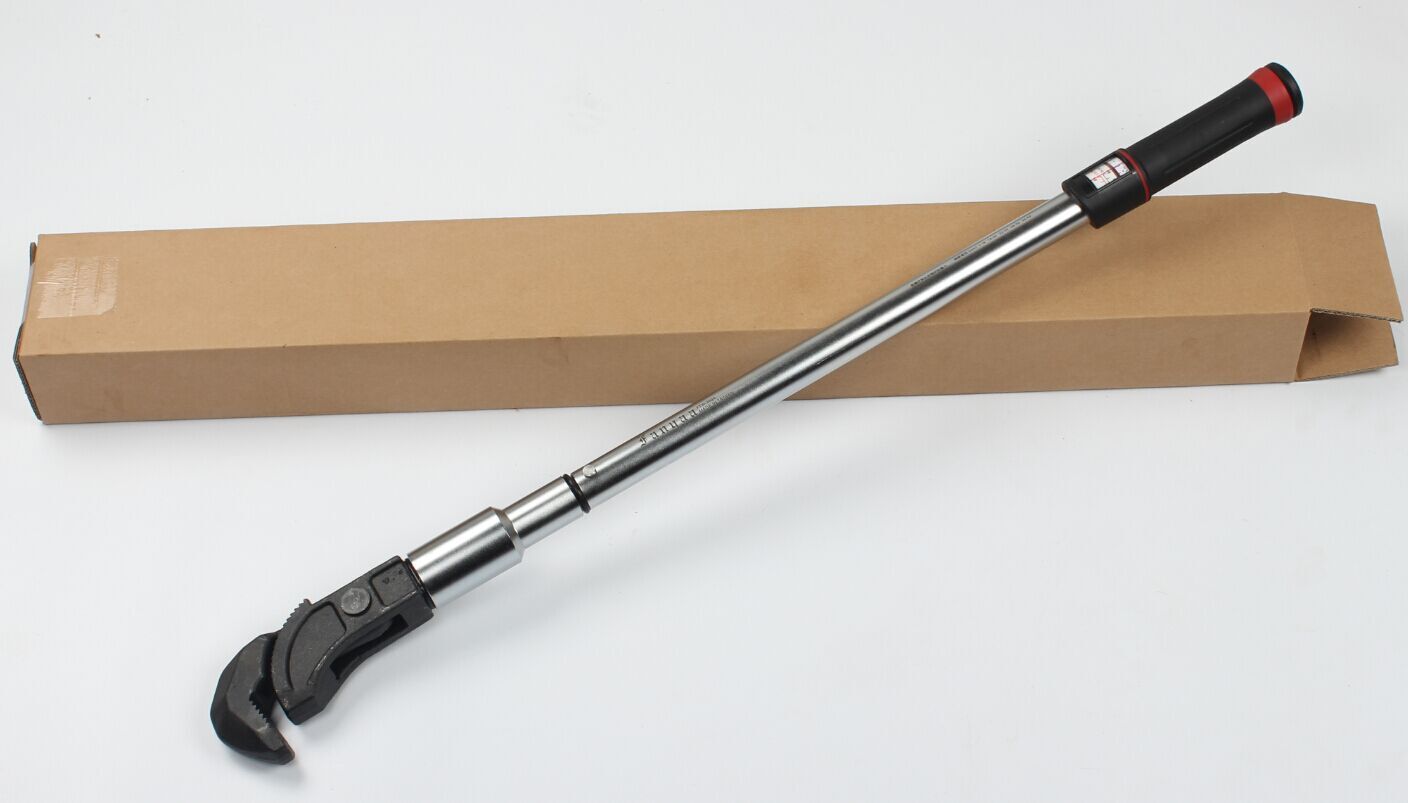

一、钢筋力矩扳手的外形结构（图一）
图一
1、扳手壳体是用优质无缝管材精制而成，它支撑和固定所有零件；
2、扳手钳头
使用优质45号钢经加工并淬火而成，用于卡持钢筋螺纹接头；
3、扳手柄
用于测力和钢筋螺纹接头拧紧的手柄；
4、主尺示值窗
主尺刻线如：见图二（1），可调节范围为钢筋直径￠16--￠40mm，扭矩范围80—360N.m，每格10
N.m ,并显示使用的钢筋直径与对应的扭矩值；（如：钢筋直径为￠18mm或￠20mm时
，对应的扭矩值为160 N.m）。
5、测力线
扳手精度检测时的施力点，也是扳手使用时的施力中心；
6、副尺示值窗
该示值窗是将主尺示值（刻线）每格分为10等份，即副尺示值窗的每格为1
N.m.
尾部双视窗（特有的双视窗调节，避免了手动调节的人为误差，通过辅助视窗来达到最佳精度效果）
（本产品手柄部分通体镀光亮鉻，整体效果更美观，凸显出高、精、亮的产品定位）
二、钢筋力矩扳手的使用
1、首先要确定等待拧紧的钢筋直径，直径确认后；用专用工具（配备的专用内六方扳手）插进手柄尾部的调节螺杆的外六方上见图三所示；旋转专用调节工具，将主尺示值窗4中主尺上的刻线调至示窗框上的基准线位置；再将副尺窗6中的数值刻线对齐副尺示窗框上的基准线位置。
图三
1、扳手钳头卡住钢筋，手握手柄上的刻线位置，按图四的旋转方向施力，当听到扳手里发出“咔嗒”声响时，即扭矩已达到规定要求，同时扳手也处于短时卸载状态；此时即完成了一次操作。
图四
三、钢筋力矩扳手的优势
1、扭矩值的精确度高；本扳手系本公司专利产品，其独特的结构，能保证其精度以及精度持久性；
2、本产品按2级精度制作调试，出厂按4级精度销售；
3、本产品外壳壁上开有两窗口；大窗口：为主尺；小窗口：为副尺能实现微调；因此调节方便、做工精致、反应灵敏、示值更为准确。
4、本公司生产的扳手外观制作精美大方。
四、钢筋力矩扳手的维护与保养
1、防止水、泥、砂子等进入手柄内；
2、力矩扳手要端平，钳头要垂直于钢筋均匀加力，不要过猛；
3、在下班或较长时间不用时，应将扭矩值调至扭矩最低档；
4、在使用中听到“咔嗒”报警声应立即停止施力。否则会损坏扳手；
5、.扭矩扳手是精密扭力工具，严禁将其当作锤子或撬杠使用；
6、扳手应每半年检测并调校一次 |
